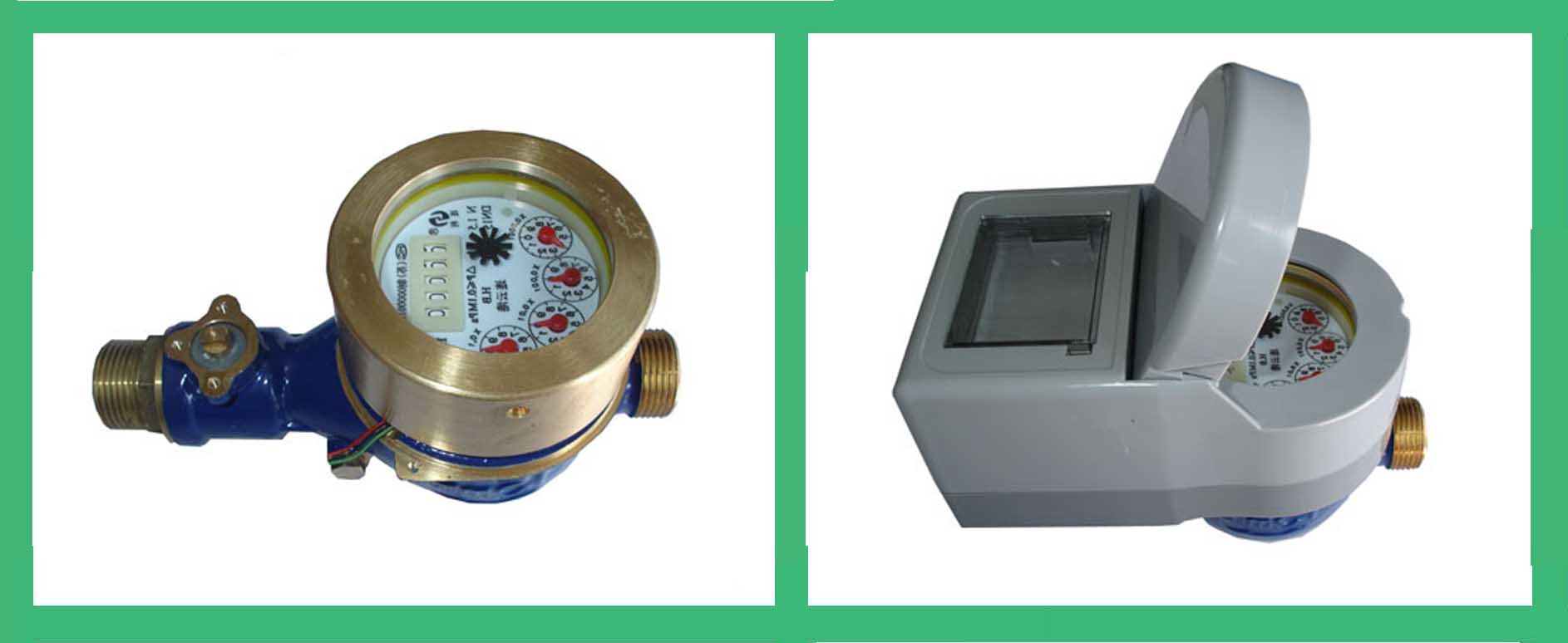

該產品采用了自主研制的小機芯結構和低扭矩閥門,具有體積小、重量輕、靈敏度高及閥門開啟扭矩低、發訊方式不遮擋度盤讀數方便等特點。用其作為智能水表的基表可節省空間,設計出的智能水表體積小巧,外形美觀是智能表生產企業配套基表的較佳選擇。
公稱口徑 |
Q3/Q1 |
Q4 |
Q3 |
Q2 |
Q1 |
(m3/h) |
|||||
15 |
80 |
3.125 |
2.5 |
0.05 |
0.0313 |
20 |
80 |
5 |
4 |
0.08 |
0.05 |
25 |
80 |
7.785 |
6.3 |
0.126 |
0.0788 |

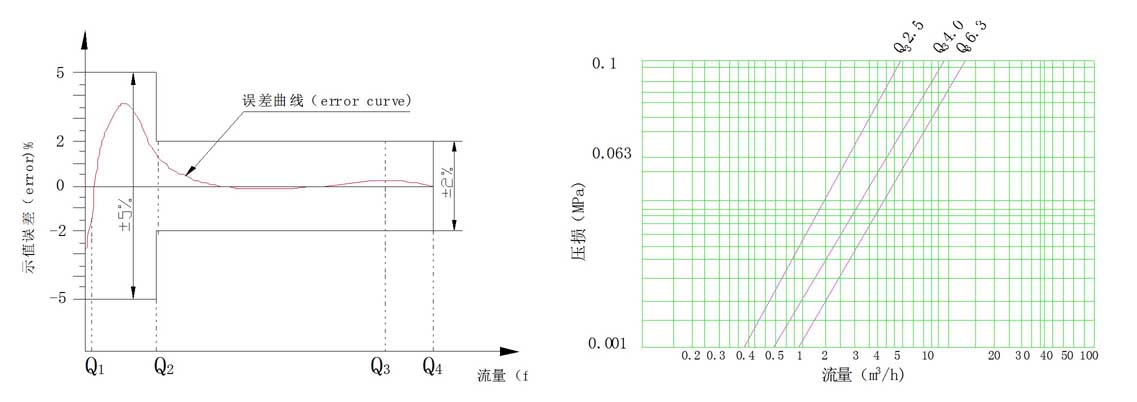

2)示值誤差
a.在從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為 ±5%。
b.在從包括分界流量在內到包括過載流量的高區中的最大允許誤差為 ±2%,熱水表為±3%。
示值誤差 3)壓力損失曲線
4)采樣方式
采樣方式有:雙干簧管采樣,霍爾采樣及韋根采樣方式。采用雙干簧管發訊采樣方式時,當兩干簧管各吸合一次,計做一個脈沖,兩個干簧管不同時吸合。此種采樣方式可有效避免因干簧管抖動造成的多計脈沖的現象,保證電子部分與機械部分計數一致。此種方法還可識別外界磁場干擾,如有外界磁場干擾,則兩干簧管同時吸合。
2. 閥門相關參數
1)閥門扭矩
水 壓 |
新裝閥門常用流量下開關閥最大扭矩(N.m) |
||
DN15 |
DN20 |
DN25 |
|
0.3 |
0.2 |
0.3 |
0.3 |
1.0 |
0.4 |
0.6 |
0.6 |
口徑 |
開、關閥電機電流(mA) |
||
空載 |
0.3MPa水壓 |
1MPa水壓 |
|
Imax |
Imax |
Imax |
|
DN15 |
35 |
65 |
125 |
DN20 |
35 |
70 |
130 |
DN25 |
35 |
90 |
155 |
(測試流量:DN15流量為3m3/h, DN20、DN25流量為5m3/h)
4) 電機堵轉電流:≤450mA (測試電壓:3.6V)
5) 電機工作電壓: 2V~4V

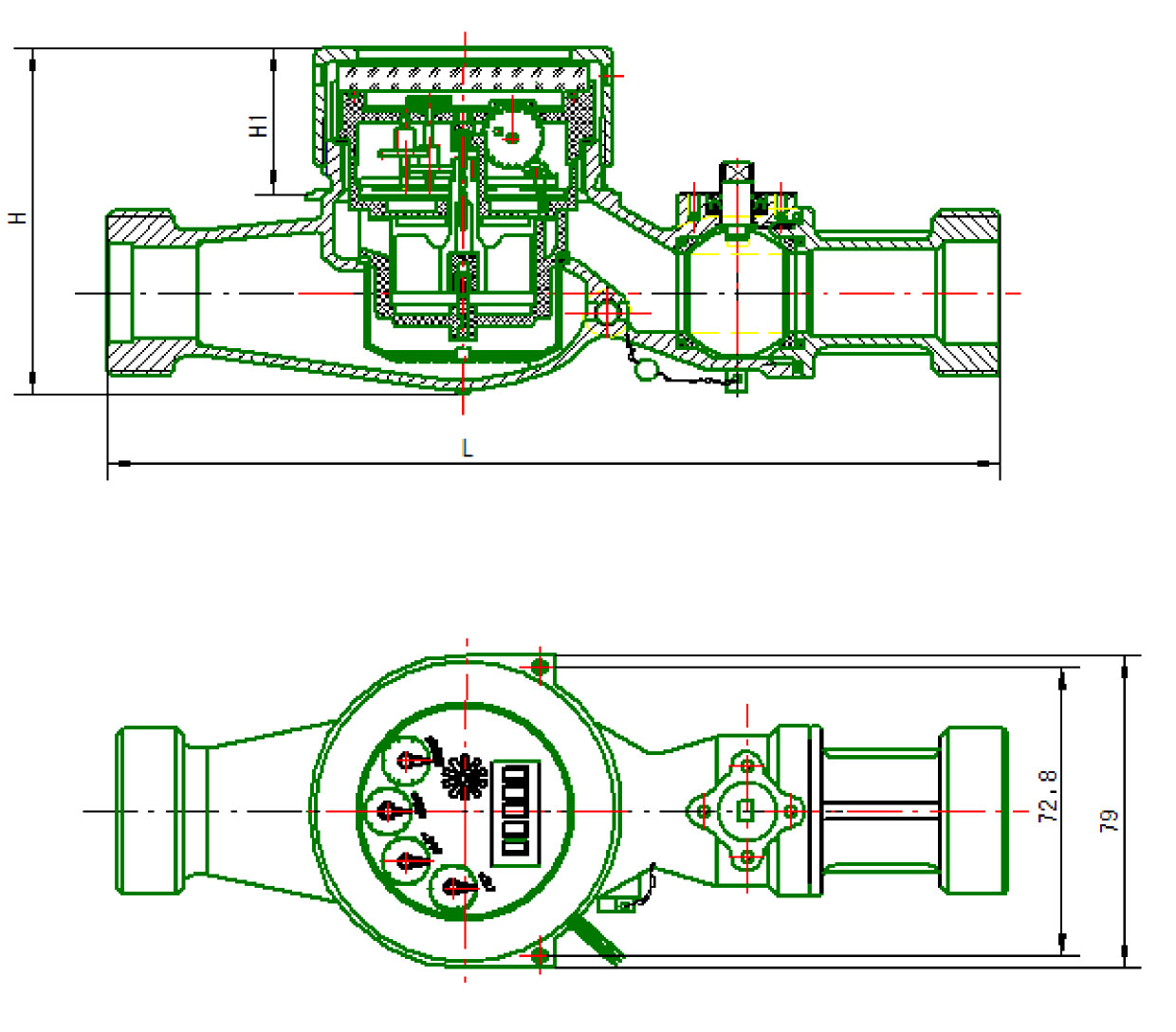

四.參數尺寸
產品名稱
|
公稱口徑
|
長L
|
高H1
|
高H
|
連接螺紋
|
|
DN(mm)
|
mm
|
D
|
d
|
|||
濕式無遮擋表閥一體水表
(DS07TBR-E/G) |
15
|
165
|
39
|
91
|
G3/4B
|
R1/2
|
20
|
195
|
39
|
91
|
G1B
|
R3/4
|
|
25
|
225
|
39
|
91
|
G1-1/4B
|
R1
|
